صورة | رسم تخطيطي لنظام مضخات الحريق من طراز PEDJ (شركة Purity)

بدءاً من اختيار المعدات وتجهيز غرفة المضخات، ووصولاً إلى تركيب الأنابيب والمحاذاة والاختبار والصيانة، يمكن لكل خطوة أن تؤثر على موثوقية النظام. يوضح هذا الدليل الخطوات الأساسية لتركيب مضخة الحريق، ويستعرض النقاط الجوهرية التي ينبغي على المهندسين والمقاولين ومالكي المباني مراعاتها.

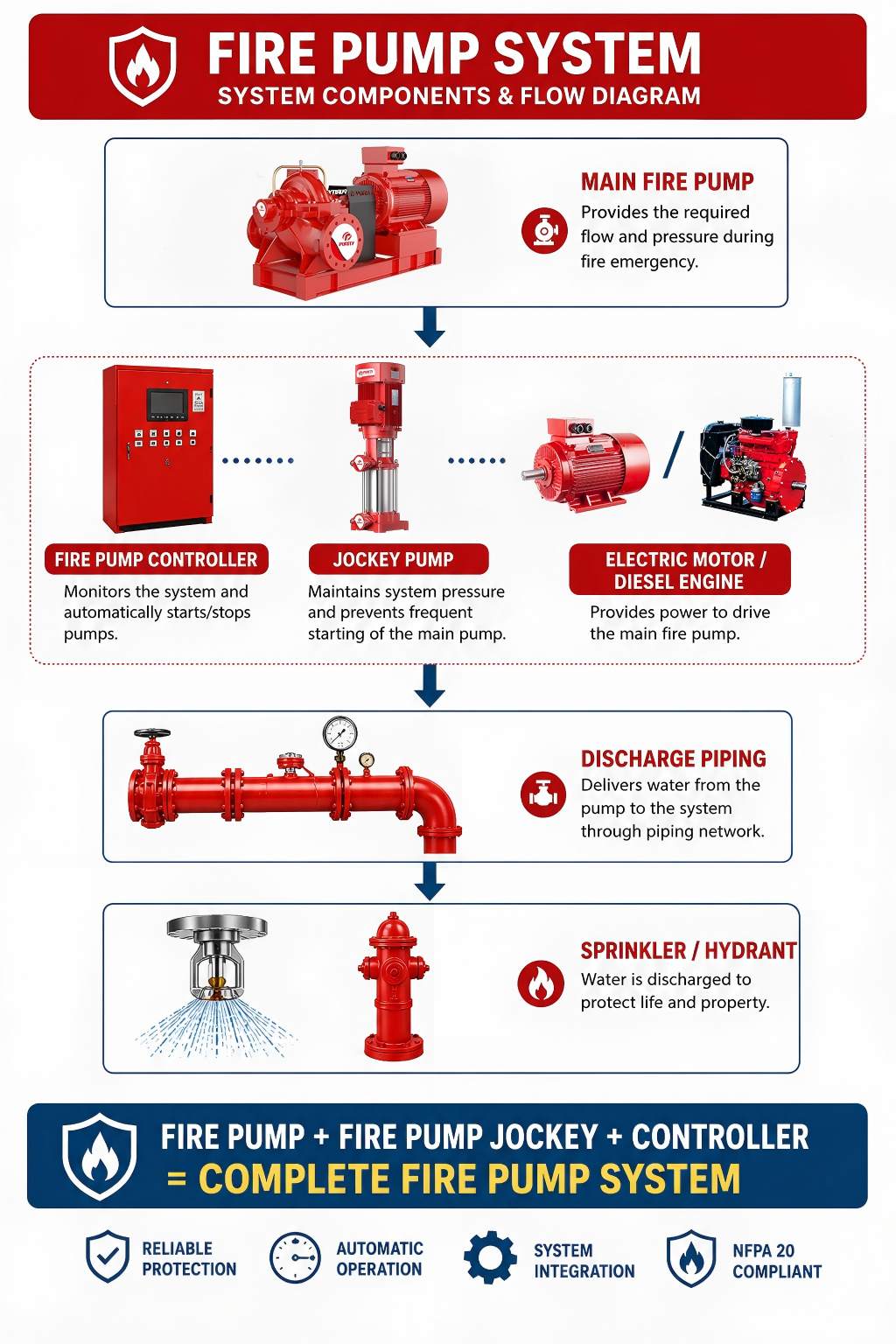

1. ما هو نظام مضخة الحريق؟

تعمل مضخة الحريق على زيادة ضغط المياه ومعدل تدفقها لضمان حصول نظام الحماية من الحرائق على إمدادات المياه اللازمة أثناء حالات الطوارئ الناجمة عن الحرائق.
قد يشتمل نظام مضخة الحريق النموذجي على ما يلي:

1. مضخة الحريق

2. محرك كهربائي أو محرك ديزل

3. وحدة التحكم في مضخة الحريق

4. أنابيب السحب والتصريف

5. صمامات العزل وصمامات عدم الرجوع (الصمامات أحادية الاتجاه)

6. معدات مراقبة الضغط

7. مضخة الحفاظ على الضغط (Jockey Pump)

8. معدات تحكم ومعدات مساعدة أخرى لازمة

تؤدي مضخة الحفاظ على الضغط (Jockey Pump) وظيفة تختلف عن وظيفة المضخة الرئيسية؛ فهي تحافظ على ضغط النظام في الظروف العادية وتعوّض الانخفاضات الطفيفة في الضغط، مما يساعد في منع التشغيل غير الضروري لمضخة الحريق الرئيسية.
ولهذا السبب، ينبغي النظر إلى نظام الحماية من الحرائق كمنظومة متكاملة وليس مجرد مضخة منفردة.

2. اختيار مضخة الحريق المناسبة قبل التركيب

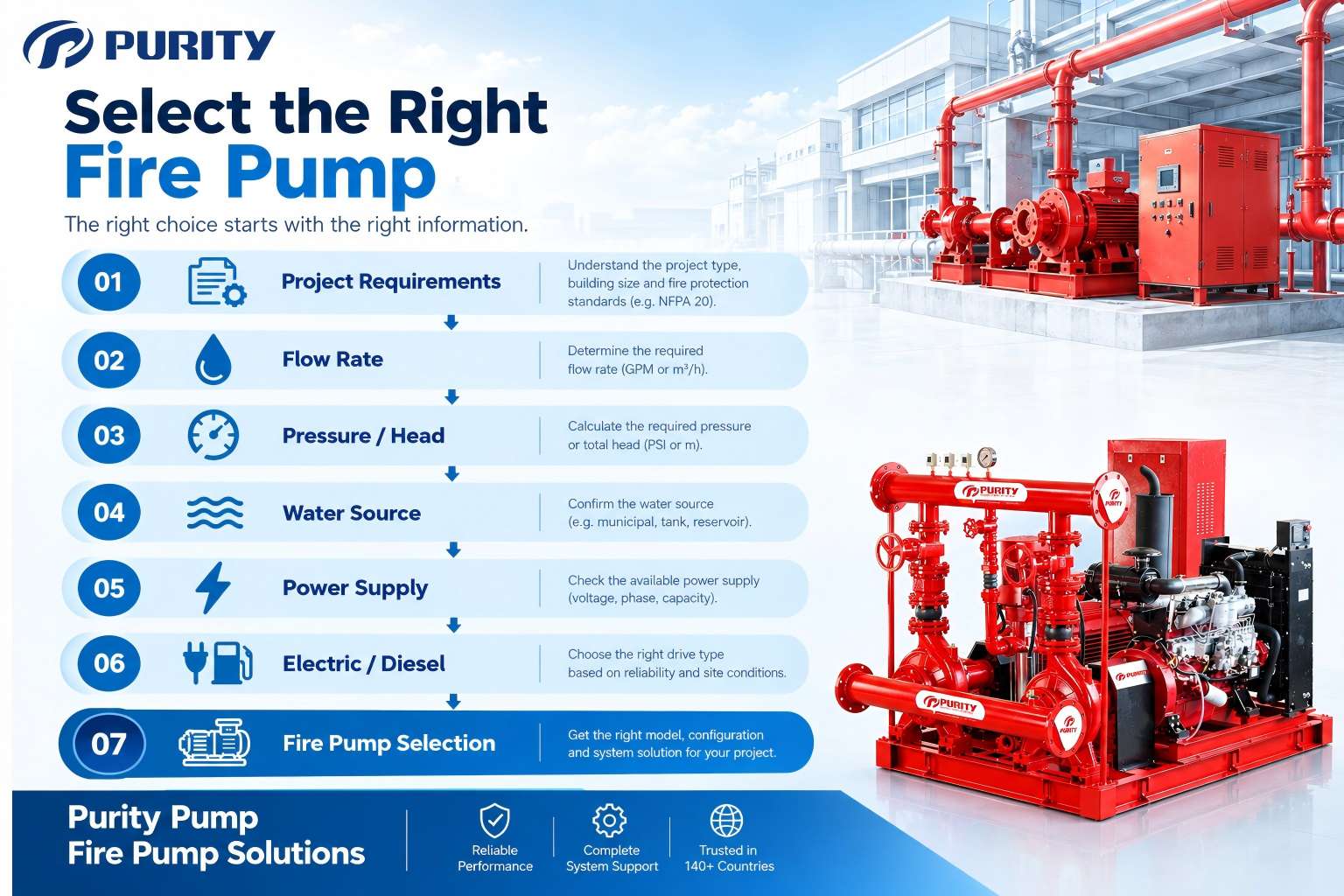

الصورة: مخطط تدفق اختيار مضخة الحريق

تتمثل الخطوة الأولى في تحديد معدل التدفق والضغط المطلوبين.
يجب أن يراعي اختيار مضخة الحريق العوامل التالية:

1. معدل التدفق المطلوب

2. الضغط أو الارتفاع الهيدروليكي (Head) المطلوب

3. ارتفاع المبنى

4. متطلبات أنظمة الرشاشات وصنابير الحريق

5. طول الأنابيب وفقد الضغط

6. مصدر المياه المتاح

7. ظروف السحب (Suction conditions)

8. توفر الطاقة الكهربائية

9. المتطلبات المحلية للحماية من الحرائق

إن اختيار المضخة بناءً على حجم المبنى أو قدرة المحرك فقط قد يؤدي إلى تصميم نظام غير سليم.
اعتماداً على طبيعة المشروع، يمكن اختيار مضخة حريق كهربائية أو مضخة تعمل بالديزل؛ حيث تُستخدم المضخات الكهربائية عادةً عند توفر مصدر طاقة مناسب، بينما توفر المضخات التي تعمل بالديزل مصدراً بديلاً أو احتياطياً للطاقة.
عند التعامل مع الشركات المصنعة لمضخات الحريق، ينبغي توفير بيانات المشروع - مثل معدل التدفق، والضغط، ومصدر المياه، ومصدر الطاقة، وظروف التركيب - قبل تحديد المواصفات النهائية للمضخة.

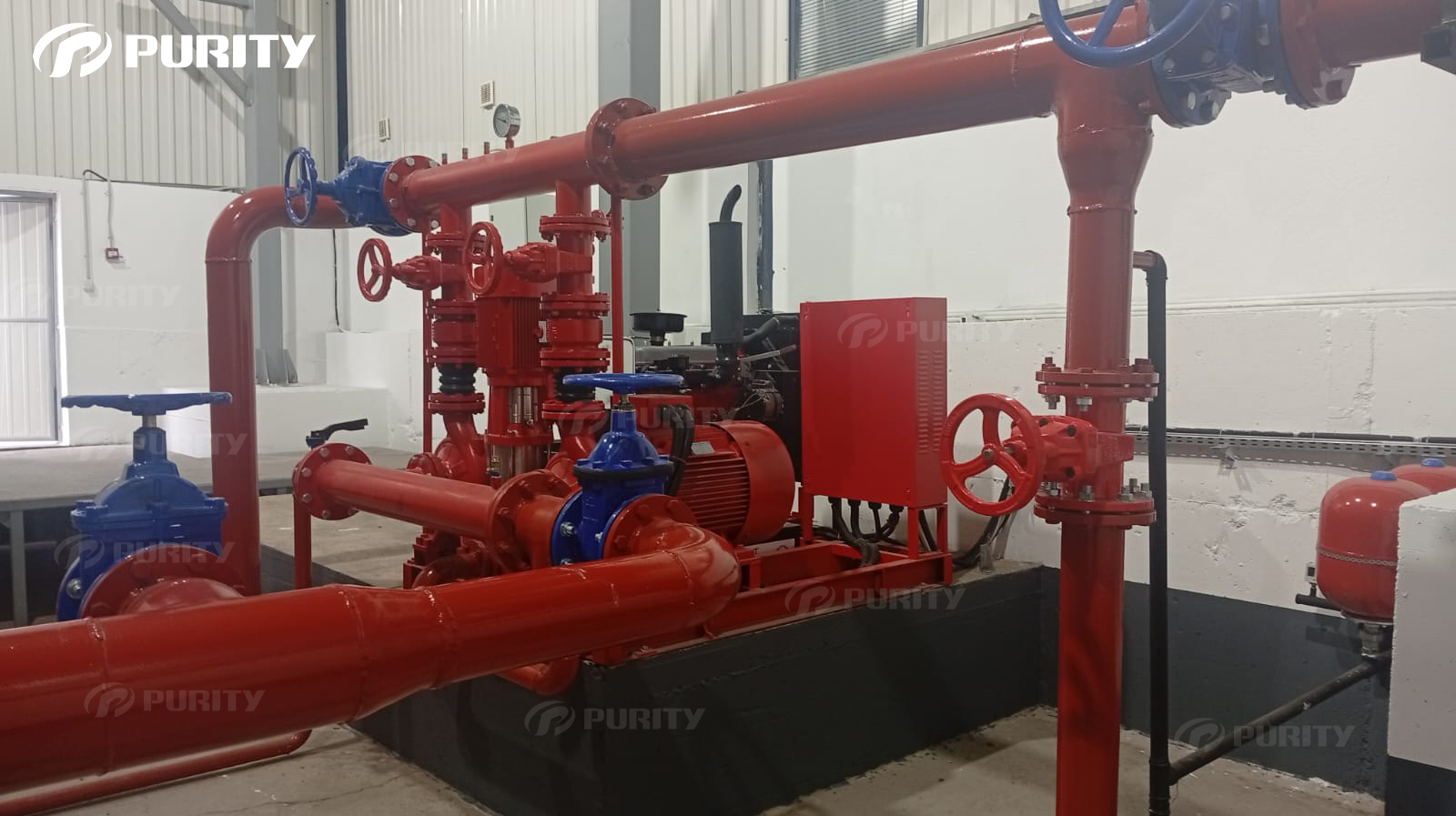

3. تجهيز غرفة مضخات الحريق

يجب تصميم غرفة المضخات بما يتناسب مع النظام بأكمله، وليس فقط بناءً على أبعاد المضخة.
ينبغي توفير مساحة كافية لما يلي:

1. تركيب المضخة والمحرك

2. تشغيل الأنابيب والصمامات

3. الفحص والصيانة

4. فك وإخراج المكونات الرئيسية

5. نقل المعدات

كما يجب أن توفر الغرفة تهوية مناسبة، ونظام تصريف، وتحكماً في درجات الحرارة، وعزلاً ضد الحريق وفقاً للمتطلبات المحلية المعمول بها.
وفيما يتعلق بمضخات الحريق التي تعمل بالديزل، تشمل الاعتبارات الإضافية: توفير الهواء النقي، وتبريد المحرك، وتصريف العادم، وتخزين الوقود، والبطاريات، والحماية من درجات الحرارة المنخفضة.
إن التخطيط الجيد لغرفة المضخات يجعل عمليات التركيب والصيانة المستقبلية أسهل بكثير.

4. تركيب مضخة الحريق ومحرك التشغيل

بعد تجهيز القاعدة الخرسانية، يجب التحقق من أبعادها ومتانتها واستوائها ومواقع براغي التثبيت (الأنكر)، بالإضافة إلى مسار الوصول للمعدات.
يتم وضع مجموعة مضخة الحريق على القاعدة وتثبيتها بإحكام وفقاً لتعليمات التركيب الخاصة بالشركة المصنعة.
قد تتكون المجموعة النموذجية من:
مضخة الحريق ← محرك كهربائي أو محرك ديزل ← وحدة التحكم (الكونترولر)
يجب توجيه وصلات السحب والتصريف الخاصة بالمضخة في الاتجاه الصحيح لضمان إمكانية تركيب الأنابيب بما يتوافق مع تصميم النظام.
على سبيل المثال، توفر شركة Purity Pump تكوينات لمضخات الحريق الكهربائية وتلك التي تعمل بالديزل لتلبية متطلبات مختلفة من حيث معدل التدفق والضغط. وقد صُممت مجموعة مضخات الحريق التي تعمل بالديزل من طراز PEDJ خصيصاً للتطبيقات التي تتطلب إمداداً بمياه مكافحة الحرائق عبر مضخات تعمل بمحركات الديزل، مع اختيار الطراز والتكوين النهائي بناءً على ظروف ومتطلبات المشروع.

5. توصيل أنابيب السحب والتصريف

يُعد التركيب الصحيح للأنابيب أمراً بالغ الأهمية لأداء مضخة الحريق.
يتمثل مسار التدفق الأساسي فيما يلي:
مصدر المياه ← أنابيب السحب ← مضخة الحريق ← أنابيب التصريف ← نظام الحماية من الحريق
يجب تصميم أنبوب السحب بحيث يوفر تدفقاً مناسباً للمياه إلى المضخة، مع تقليل الفواقد الهيدروليكية وظروف التدفق غير المواتية إلى أدنى حد.
أثناء التركيب:

1. تجنب الانحناءات غير الضرورية في الأنابيب بالقرب من المضخة.

2. امنع تكون جيوب هوائية في أنابيب السحب.

3. استخدم دعامات مناسبة للأنابيب.

4. لا تسمح بأن يقع ثقل الأنابيب على المضخة.

5. تحقق من مطابقة قطر الأنابيب للتصميم المعتمد.

6. قم بتركيب الصمامات في الاتجاه الصحيح.

بعد توصيل الأنابيب، يجب فحص المضخة والأنابيب مرة أخرى للتأكد من أن القوى الخارجية الناتجة عن الأنابيب لم تؤثر على محاذاة المعدات.

6. تركيب وحدة التحكم والصمامات ومضخة التعويض (Jockey Pump)

تعمل وحدة التحكم في مضخة الحريق على ربط المضخة بالنظام الكهربائي ونظام التحكم، كما تتولى إدارة وظائف التشغيل والمراقبة.
وفي الأنظمة التي تعمل بالديزل، تشمل عملية التركيب أيضاً وحدة التحكم في المحرك، وبطاريات التشغيل، ونظام الوقود، ونظام العادم، وإشارات الإنذار المرتبطة بها.
عادةً ما يتم تركيب مضخة التعويض (Jockey Pump) كجزء من منظومة الحفاظ على الضغط؛ إذ تساعد في الحفاظ على ضغط النظام عند حدوث انخفاض طفيف في الضغط، وذلك دون الحاجة إلى تشغيل مضخة الحريق الرئيسية.
يجب وضع الصمامات، وصمامات عدم الرجوع (صمامات أحادية الاتجاه)، ومقاييس الضغط، وأجهزة الاستشعار، وغيرها من المعدات المساعدة في أماكن تتيح فحصها وصيانتها بسهولة.

7. التحقق من محاذاة المضخة والمحرك (المشغّل)

بالنسبة لمجموعات مضخات الحريق الأفقية، يُعد ضمان المحاذاة الصحيحة للعمود (الشارفت) بين المضخة والمحرك الكهربائي أو محرك الديزل أمراً ضرورياً.
إذ يمكن أن تؤدي المحاذاة غير الصحيحة إلى:

1. اهتزازات مفرطة

2. تآكل وصلة الربط (الكوبلنغ)

3. زيادة الأحمال على المحامل (الرولمان بلي)

4. مشاكل في مانع التسرب الميكانيكي

5. تقليل العمر التشغيلي للمعدات

لذا، يجب التحقق من المحاذاة أثناء عملية التركيب، وكذلك مرة أخرى بعد الانتهاء من توصيلات الأنابيب وضبط المعدات.

8. اختبار وتشغيل نظام مضخات الحريق

لا تُعتبر عملية التركيب مكتملة بمجرد بدء تشغيل المضخة بنجاح؛ إذ يجب إخضاع نظام مضخات الحريق بالكامل لاختبارات التشغيل والاعتماد (Commissioning) وفقاً للتصميم المعتمد والمتطلبات السارية.
قد تشمل الاختبارات ما يلي:
اختبار الضغط: فحص الأنابيب والوصلات للتأكد من عدم وجود تسرب أو حالات ضغط غير طبيعية.
اختبار التدفق والضغط: التحقق من أداء المضخة في ظروف التشغيل ذات الصلة ومقارنة النتائج بقيم التصميم المطلوبة.
اختبار التحكم: التأكد من عمل وحدة التحكم، وإشارات الضغط، ووظائف التشغيل التلقائي، وأنظمة الإنذار بشكل صحيح.
اختبار محرك الديزل: فحص تشغيل المحرك، والبطاريات، ونظام تزويد الوقود، وأنظمة التبريد والعادم.
يجب توثيق جميع نتائج الاختبارات كجزء من عملية التشغيل والاعتماد والقبول النهائي.

9. المشكلات الشائعة في تركيب مضخات الحريق

هناك عدة مشكلات قد تقلل من موثوقية نظام مضخات الحريق، منها:

1. اختيار مضخة دون مراعاة المتطلبات الفعلية للتدفق والضغط.

2. توفير مساحة غير كافية في غرفة المضخات لأغراض الصيانة.

3. استخدام أنابيب سحب ذات أحجام غير مناسبة أو ترتيبات سيئة.

4. السماح بانتقال أحمال الأنابيب لتؤثر على المضخة.

5. عدم إعادة التحقق من محاذاة المضخة والمحرك (وحدة التشغيل).

6. الاكتفاء باختبار تشغيل المضخة دون التحقق من معدلات التدفق والضغط وأنظمة التحكم والإنذار.

يتطلب تجنب هذه المشكلات تنسيقاً بين المالك والمهندس والمقاول ومورد المضخات وغيرهم من المتخصصين في مجال الحماية من الحرائق.

10. المعايير والصيانة والقبول النهائي

تختلف متطلبات تركيب مضخات الحريق باختلاف البلد والمشروع. قد تعتمد المشاريع الدولية معايير مثل (NFPA 20)، وقوانين البناء، والمتطلبات الكهربائية، ومتطلبات السلطات المحلية. ويجب دائماً التأكد من المتطلبات الواجب تطبيقها بالتنسيق مع مهندس المشروع والسلطة المحلية المختصة (AHJ).
بعد مرحلة التشغيل الأولي (التكليف)، تبرز أهمية عمليات الفحص والاختبار الدوري. يجب أن تشمل الصيانة المضخة والمحرك ووحدة التحكم والصمامات والأنابيب والنظام الكهربائي والمعدات المساعدة، بدلاً من التركيز على المضخة وحدها.

اختيار الشركة المصنعة لمضخات الحريق

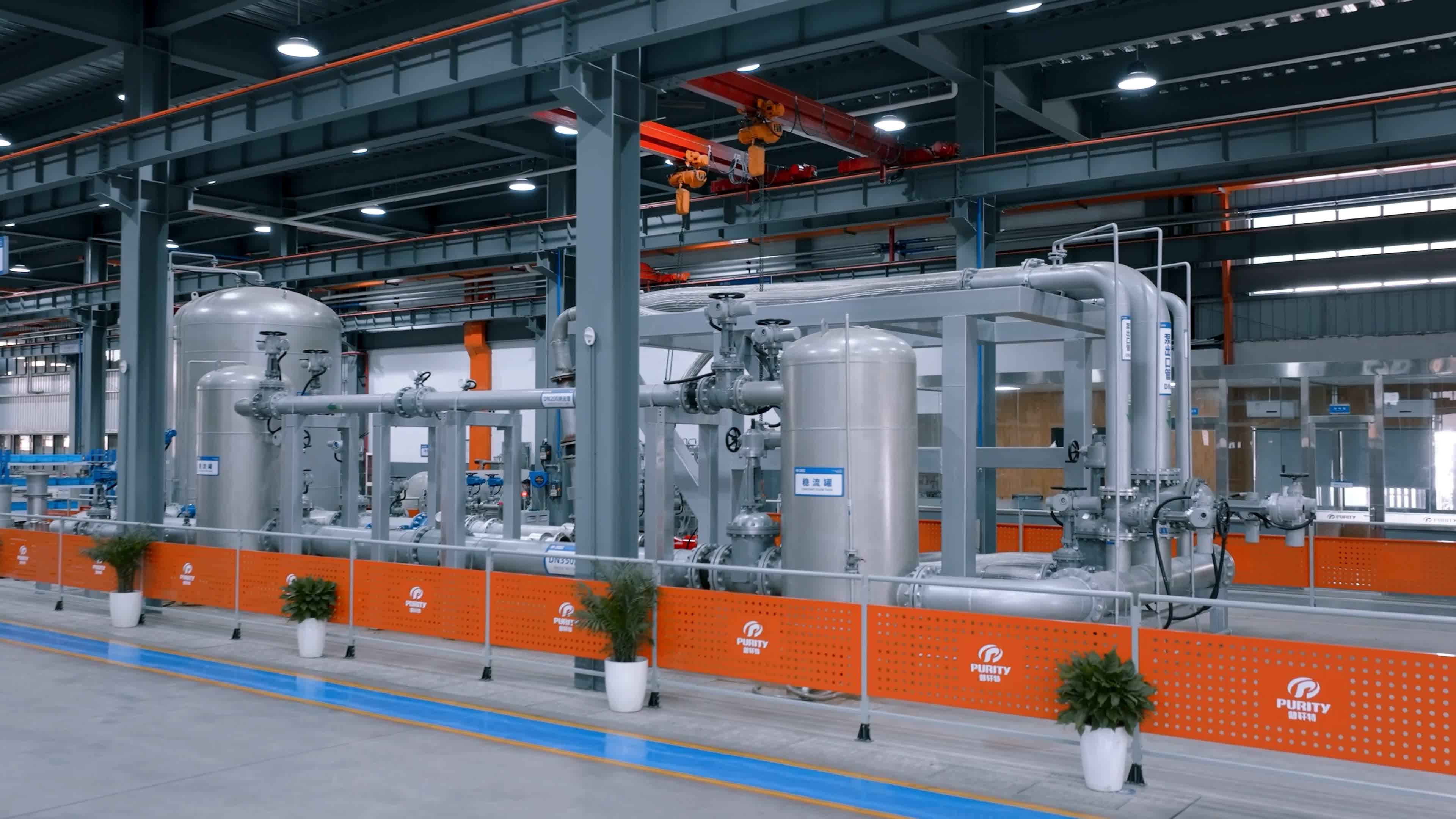

يُعد اختيار المعدات المناسبة جزءاً مهماً من تطوير نظام موثوق للحماية من الحرائق. تتمتع شركة "Purity Pump" بخبرة تزيد عن 16 عاماً في التصنيع والتصدير، وتدير مصنعاً مستقلاً بمساحة 60,000 متر مربع. توفر الشركة حلولاً لمضخات الحريق الكهربائية ومضخات الديزل لتلبية متطلبات المشاريع المختلفة، وهي حاصلة على شهادات الجودة مثل CE وISO وSASO، كما حصلت بعض طرازات رؤوس المضخات على شهادة UL.
تركز "Purity" على مواءمة مواصفات المضخة مع المتطلبات الفعلية للمشروع، بما في ذلك معدلات التدفق والضغط ومصدر المياه وظروف الطاقة.
عند اختيار مضخة مياه للحريق لمبنى تجاري أو منشأة صناعية أو أي مشروع آخر، فإن تزويد مورد المضخات بهذه المتطلبات الفنية يساعد في تحديد نوع المضخة المناسب وتصميم النظام الأمثل.
