المضخة ذات الغلاف المنقسم أفقيًا هي مضخة طرد مركزي أفقية، يتميز غلافها بأنه مقسوم أفقيًا على طول الخط المركزي لعمود الدوران. وعادةً ما تستخدم هذه المضخة دافعةً (مروحة) ذات سحب مزدوج، مما يسمح بدخول الماء من كلا جانبي الدافعة. ويساعد هذا التصميم على موازنة القوى الهيدروليكية، مع توفير قدرة تدفق عالية، وتشغيل مستقر، وسهولة في الصيانة.

تُستخدم المضخات ذات الغلاف المنفصل الأفقي على نطاق واسع في إمدادات المياه البلدية، وتدوير المياه الصناعية، وأنظمة التدفئة والتهوية وتكييف الهواء، والري، وأنظمة الحماية من الحرائق حيث يكون نقل المياه الموثوق به والمستمر مطلوبًا.

كيف تعمل المضخة ذات الغلاف المنقسم أفقيًا؟

تعمل المضخة ذات الغلاف المنقسم أفقيًا وفقًا للمبدأ الطارد المركزي. يدخل الماء إلى المضخة عبر فتحة السحب ويتدفق باتجاه المروحة (الريشة الدوارة). ومع دوران المروحة، تنتقل الطاقة إلى الماء، مما يؤدي إلى زيادة سرعته. بعد ذلك، يقوم الغلاف بتحويل جزء من طاقة السرعة هذه إلى ضغط، قبل أن يخرج الماء عبر فتحة التصريف.

في التصميم ذي السحب المزدوج، تدخل المياه إلى كلا جانبي المروحة (الدافع). ويساعد مسارا التدفق هذان على موازنة القوى الهيدروليكية وتقليل قوة الدفع المحورية الصافية، مما يضمن تشغيلاً سلساً ومستقراً.

تتمثل العملية الأساسية في:

يدخل الماء ← تدور المروحة (الدافع) ← يكتسب السائل سرعة ← يزداد الضغط ← يُصرَّف الماء

صورة | مبدأ عمل المضخة ذات الغلاف المنقسم أفقيًا

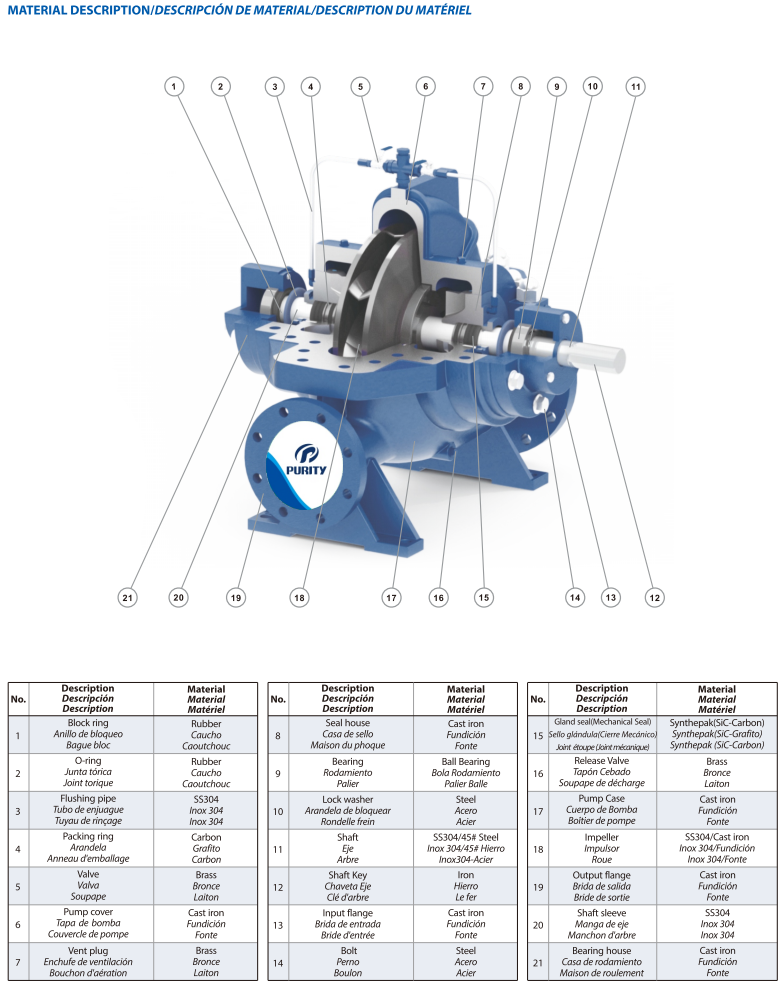

المكونات الرئيسية وخصائص التصميم

تشمل المكونات الرئيسية للمضخة ذات الغلاف المنقسم أفقيًا ما يلي:

1. الغلاف المنقسم (Split Casing) – ينقسم الغلاف أفقياً، مما يتيح الوصول إلى المكونات الداخلية لأغراض الفحص والصيانة، وذلك دون الحاجة -في العادة- إلى فصل الأنابيب الرئيسية.

2. دافعة ذات سحب مزدوج (Double Suction Impeller) – يدخل الماء من كلا الجانبين، مما يساعد في موازنة القوى الهيدروليكية المحورية ويجعل التصميم ملائماً للتطبيقات ذات معدلات التدفق العالية.

3. العمود والمحامل – ينقل العمود الطاقة إلى المروحة (الدافع)، بينما تدعم المحامل الجزء الدوار وتساعد في الحفاظ على استقراره.

4. مانع التسرب الميكانيكي أو الحشوة (Packing) – يمنع حدوث تسرب مفرط عند نقطة مرور العمود عبر الغلاف.

5. الغلاف الحلزوني (Volute Casing) – يجمع المياه الخارجة من المروحة (الدافع) ويوجهها نحو مخرج التصريف.

تطبيقات المضخات ذات الغلاف المنقسم أفقيًا

غالبًا ما يتم اختيار المضخات ذات الغلاف المنقسم أفقيًا (Horizontal split case pumps) لتطبيقات نقل المياه بكميات كبيرة، بما في ذلك:

(1) إمدادات المياه البلدية: محطات معالجة المياه وشبكات التوزيع.

(2) الحماية من الحريق: توفير المياه المضغوطة لأنظمة الرشاشات وصنابير الإطفاء.

(3) التدفئة والتهوية وتكييف الهواء (HVAC): تدوير المياه المبردة ومياه التبريد في المباني الكبيرة.

(4) العمليات الصناعية: التبريد، ومياه العمليات، ونقل المياه بشكل عام.

(5) الري الزراعي: الري وتوزيع المياه على نطاق واسع.

(6) توليد الطاقة: تدوير مياه التبريد ومهام أخرى تتعلق بنقل المياه.

المزايا والاعتبارات

توفر المضخات ذات الغلاف المنقسم أفقيًا العديد من المزايا المهمة:

(1) سعة تدفق عالية لنقل المياه على نطاق واسع.
(2) تشغيل مستقر بفضل مجموعة دوارة مدعومة بشكل جيد.
(3) سهولة الصيانة بفضل الغلاف المنقسم أفقيًا.
(4) عمر خدمة طويل عند الاختيار والصيانة بشكل سليم.
(5) أداء هيدروليكي جيد بفضل تصميمات السحب المزدوج الملائمة.

ومع ذلك، فهي تتطلب عادةً مساحة أكبر للتركيب، وقد تكون تكلفتها الأولية أعلى مقارنةً بالمضخات المدمجة ذات السحب الطرفي. كما أنها مصممة في المقام الأول للتعامل مع المياه النظيفة وغيرها من السوائل المناسبة ذات اللزوجة المنخفضة.

المضخة ذات الغلاف المنقسم أفقيًا مقابل المضخة ذات السحب الطرفي

لا يُعد أي من النوعين أفضل بشكل مطلق؛ فغالبًا ما يُفضَّل استخدام المضخة ذات الغلاف المنقسم أفقيًا (horizontal split case pump) عندما تكون معدلات التدفق العالية، والتشغيل المستمر، وسهولة الصيانة أمورًا مهمة، بينما قد تكون المضخة ذات السحب الطرفي (end-suction pump) أكثر ملاءمة في الحالات التي تُعد فيها المساحة والتكلفة الأولية من الاعتبارات الرئيسية.

كيفية اختيار مضخة ذات غلاف مقسوم أفقيًا

قبل اختيار مضخة، ضع في اعتبارك ما يلي:

(1) معدل التدفق المطلوب
(2) الارتفاع الكلي
(3) درجة حرارة السائل وخصائصه
(4) ظروف NPSH
(5) ساعات التشغيل ودورة التشغيل
(6) متطلبات سائق المحرك أو الديزل
(7) مساحة التركيب وتصميم الأنابيب

ينبغي أن يستند الاختيار النهائي إلى منحنى الأداء الخاص بالشركة المصنعة وظروف التشغيل الفعلية.

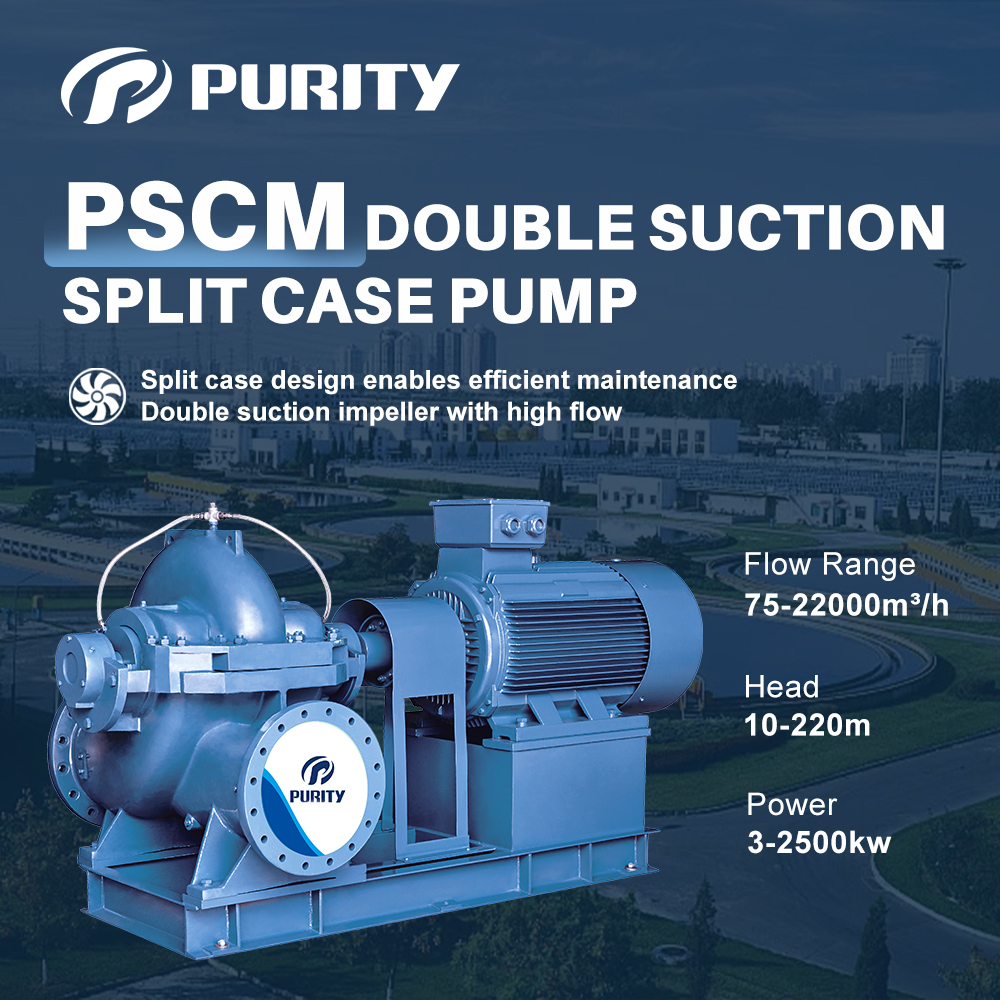

مضخة بيوريتي بي إس سي الأفقية ذات الغلاف المنفصل

صُممت مضخة Purity من طراز PSCM، ذات الغلاف الأفقي المشطور، لنقل كميات كبيرة من المياه ولضمان التشغيل المستمر والمستقر. ويُتيح تصميم غلافها الأفقي المشطور سهولة الوصول إليها لأغراض الفحص والصيانة، بينما يدعم التصميم الهيدروليكي ذو السحب المزدوج أداءً موثوقاً يتميز بمعدلات تدفق عالية.

وهي مناسبة لتطبيقات تشمل إمدادات المياه البلدية، ودوران المياه في الأغراض الصناعية، والري، وغيرها من أنظمة نقل المياه واسعة النطاق.

تتمتع شركة "بيوريتي" (Purity) بخبرة تزيد عن 16 عاماً في مجال التصنيع، وتمتلك منشأة تصنيعية تبلغ مساحتها 60,000 متر مربع، وتُورِّد منتجاتها إلى أكثر من 140 دولة.

الأسئلة الشائعة

ما هي المضخة ذات الغلاف المنقسم أفقيًا؟

هي مضخة طرد مركزي ذات غلاف مقسوم أفقياً، وتستخدم عادةً دافعةً مزدوجة السحب لنقل المياه بمعدلات تدفق عالية.

في ماذا تُستخدم المضخات ذات الغلاف المنقسم أفقيًا؟

تُستخدم بشكل شائع في أنظمة إمدادات المياه البلدية، والدورات المائية الصناعية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والري، وتوليد الطاقة، والحماية من الحرائق.

هل تُعد المضخة ذات الغلاف المنقسم (split case pump) أفضل من المضخة ذات السحب الطرفي (end-suction pump)؟

ليس بالضرورة. تُعد المضخات ذات الغلاف المنفصل أكثر ملاءمة بشكل عام للتطبيقات ذات التدفق العالي والتشغيل المستمر، بينما تُفضل مضخات الشفط النهائي غالبًا للأنظمة الأكثر إحكامًا.

كيف تختار مضخة ذات غلاف مقسوم أفقيًا؟

ابدأ بتحديد معدل التدفق المطلوب، والضغط الكلي (الرأس الكلي)، وخصائص السائل، وصافي ضغط السحب الإيجابي (NPSH)، وظروف التشغيل، ومتطلبات التركيب. بعد ذلك، ينبغي الاستعانة بمنحنى أداء المضخة لإجراء الاختيار النهائي.

خاتمة

تُعد المضخة ذات الغلاف المنقسم أفقيًا حلاً موثوقًا للتطبيقات التي تتطلب معدلات تدفق عالية، وتشغيلاً مستقرًا، ونقلًا للمياه على المدى الطويل. ويُسهم تصميم الغلاف المنقسم في تبسيط عمليات الصيانة، بينما يُعد تصميم السحب المزدوج ملائمًا للغاية للتطبيقات التي تتطلب تدفقًا عاليًا.

لاختيار المضخة المناسبة، احرص دائمًا على مواءمة أداء المضخة مع معدل التدفق الفعلي، والضغط (الرأس)، وطبيعة السائل، وظروف التشغيل.

هل تحتاج إلى مساعدة في اختيار مضخة ذات غلاف مقسوم أفقيًا؟ تواصل مع شركة "بيوريتي" (Purity) وزوّدهم بمتطلبات معدل التدفق والضغط (الرفع) الخاصة بك، لتحصل على دعم احترافي في اختيار المضخة المناسبة.
